完成測繪測量 實現“縮地成寸”只需一架無人機

隨著無人機技術的不斷發展，無人機測繪測量在遙感測繪中占有非常重要的作用。匯星海測繪無人機主要通過搭載傾斜相機、正射相機等設備，根據作業需求規劃航線，快速獲取測繪目標正射影像、三維模型等，應用于鐵路鋪設、公路建設、自然資源開發、建筑施工等。

測繪案例

此次匯星海接到的是一項對1平方公里的土地進行測繪的項目。該地水系發達，村莊四周水池環繞，然而當?shù)貨]有健全的排水系統，大量生活污水被直接排放到水池當中。為減少水污染，當?shù)赜嘘P部門決定對該地進行排水系統建設。需要獲取當?shù)氐乇硇畔?、空間布局、建筑分布、道路排布等情況。傳統的常規手段需要大量的人力和時間，但采用匯星海無人機進行測繪，不僅省時省力，結果還準確。

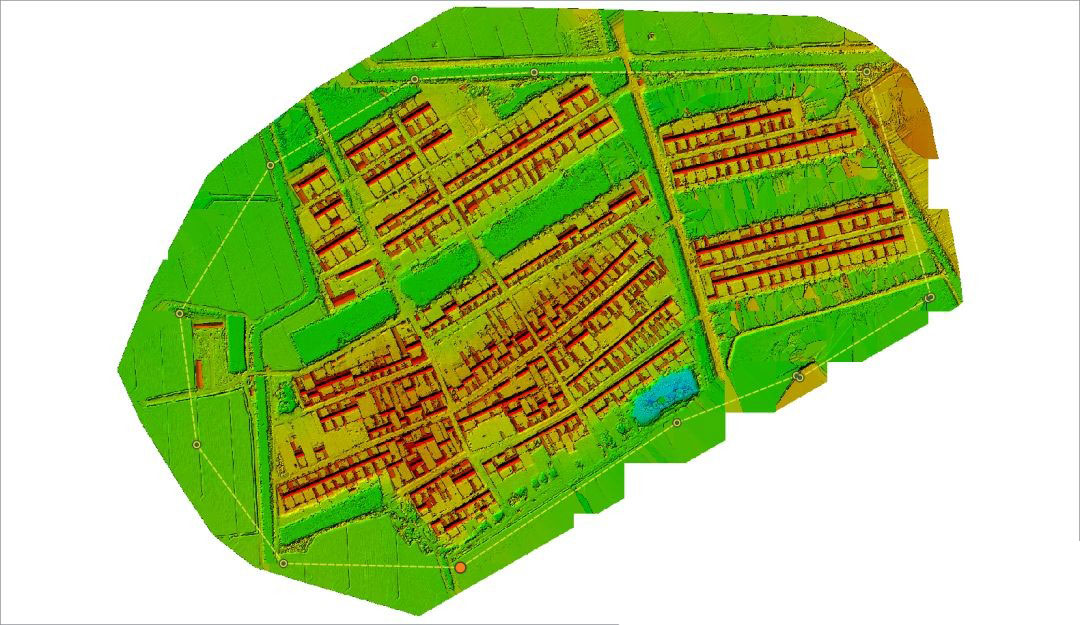

測繪任務：生成一個全像素1:150的DOM、DEM以及一個全要素DLG，為后續工程實施提供足夠的地理數據信息參考。

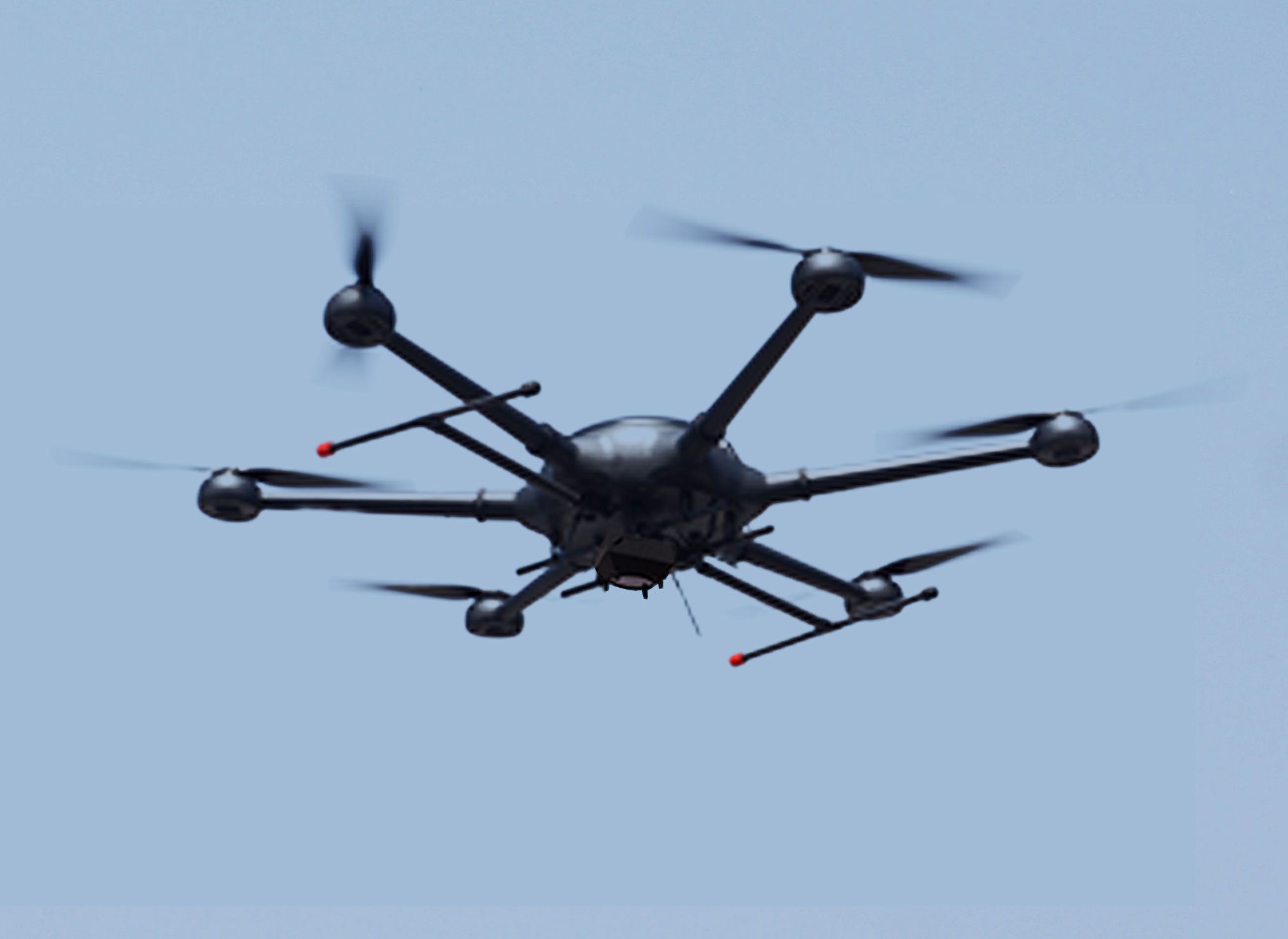

此次測繪設備選擇GAIA 160S六軸多旋翼無人機搭載MAP01相機，配備RECH EMLID RTK ，執行測繪任務。

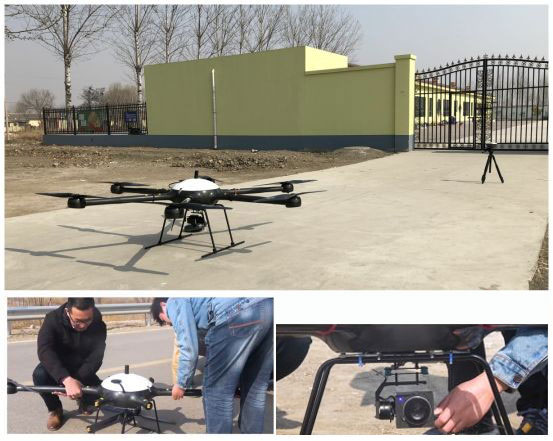

測繪是技術人員首先對目標測繪點周圍進行測繪區域障礙物排查，接下來技術人員開始一步步有序穩定的開展飛行前的準備工作：架設RTK，檢查熱靴信號觸發；快速組裝GAIA 160 S無人機；檢查電臺信號、遙控器信號；根據當天天氣情況設置相機快門速度、ISO等數值；檢查內存卡是否清零等。

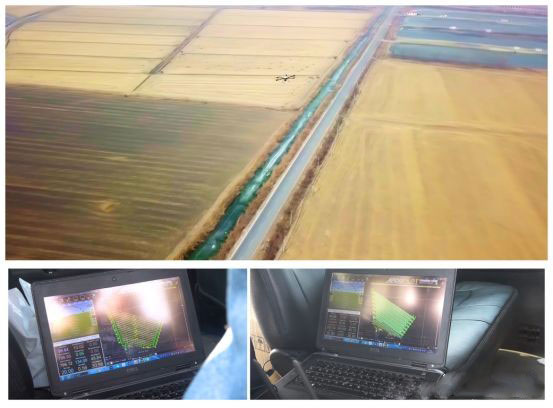

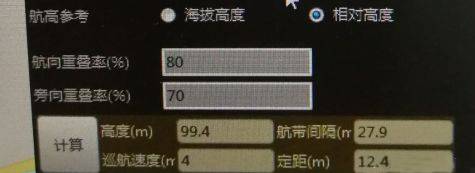

航線規劃上,技術人員采用Mission Planner 規劃航線，在采集區域內飛機按“S”型航線往返飛行。根據前期對測繪區域信息的分析，此次航測參數值分別設定如下：飛行高度：100m；航帶間距：27.9m；拍照間隔：12.4m；航向重疊率：80%；旁向重疊率：70%。

一切準備就緒，GAIA 160S無人機按照預先規劃好的航線，進行飛行，全程使用 RECH EMLID RTK 動態差分作業。

此次航測作業飛行2個架次共120分鐘。

此次測繪工作有了GAIA 160S 搭載MAP01的幫助，更效率高 的完成了。

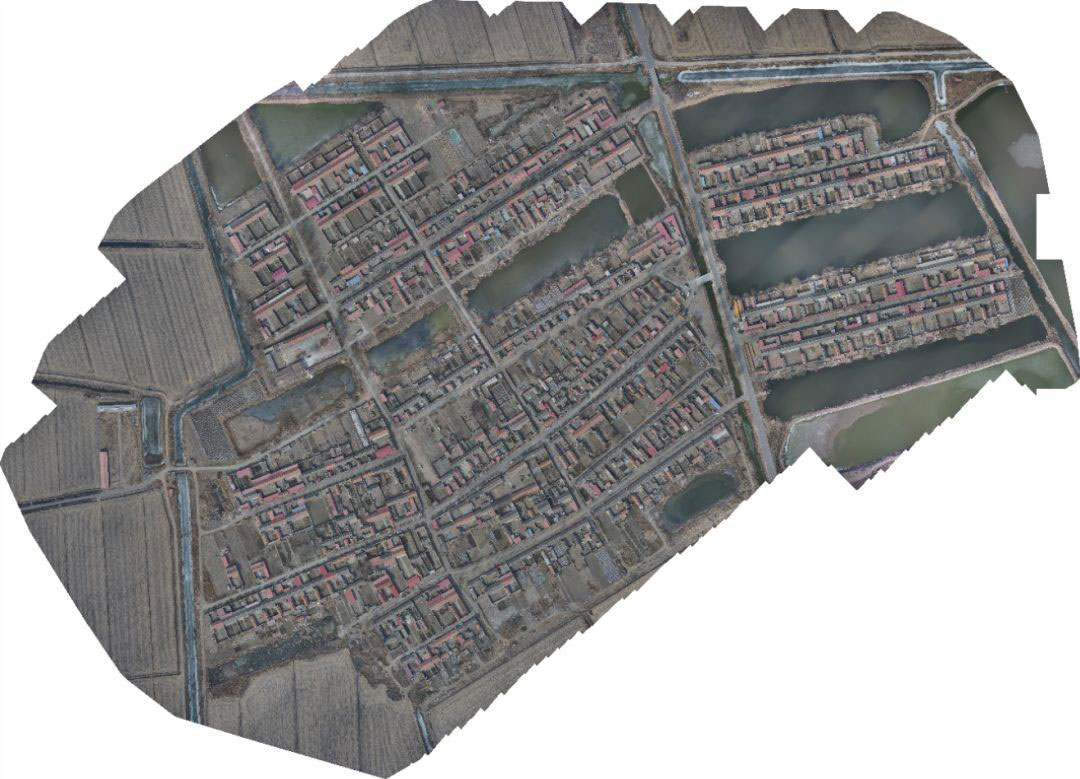

后期，技術人員用RTK POST EMLID處理差分數據，用PIX4D進行點云建模，經過一系列處理，較 終獲得了非常清晰的正射影像圖，客戶對此也很滿意。

此次匯星海接到的是一項配合當?shù)夭粍赢a(chǎn)權籍調查(農房補充調查)項目。傳統的常規手段每組人每天至多可完成三十戶調查，如現場出現失誤，需要再次到現場進行調查補測。工作效率不高，返工成本高，成果依據單一是傳統手段的弊端。

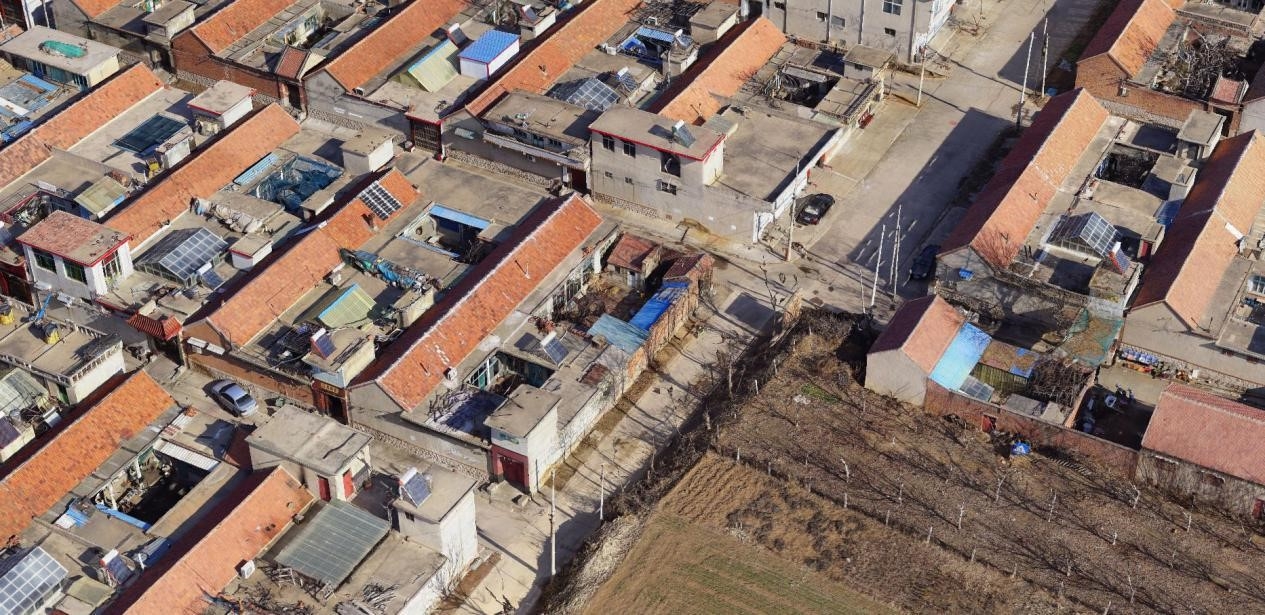

本項目采用瑞亞160無人機，引用傾斜攝影航測技術，獲取1.6cm分辨率的影像數據，配合均勻分布幾個影像控制點，較 終獲取的數據成果如下：

經過現場多驗證點檢驗，點位中誤差平均值均為0.0315m，邊長誤差平均值為0.0201m，滿足不動產權籍調查(農村補償調查)項目的高精度要求。

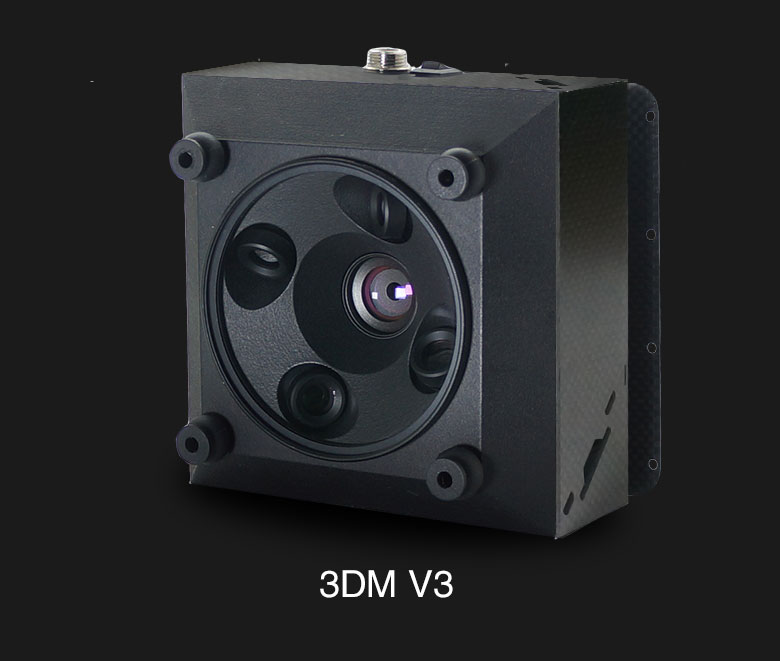

瑞亞160搭載智3DM V3的三維測圖解決方案可以滿足航測地形測圖精度要求。該方案可以大幅度減少外業布控像控點的工作量，極大地提高作業效率。

通過多次測繪實戰驗證了匯星海無人機產品的穩定性能，下面再給大家說說為什么選擇我們:

· 1極高的準確度 ·

航拍測繪的實際測量精度達到了亞米級，測圖精度一般可以達到1:500。如果測繪需要更高的精度，那么匯星海無人機也能滿足測量需求。另外，我們的無人機測繪還具有豐富的三維地理信息，可以捕獲大比例尺地形的數據。

· 2具有很高的靈活性·

無人機的飛行高度低的50m、高可達1000m，環境產生的變化對我們的無人機幾乎沒有什么影響，相對比傳統的測量技術，無人機具有廣泛的應用空間，具有的更好的靈活性。比如地質災害預測，礦區地質分析，部分危險區域測繪，我們都能幫你使這些工作更順利地進行。

· 3效率高 ·

測繪工作中有許多面積比較小的區域，容易受地理的影響，使工作進程拖慢，降低工作效率。但如果使用我們的無人機進行測繪就能很好地避免這些問題，因為無人機不容易受地理的影響，獲取影像的周期也比較短，不會拖慢工作進度，還可以~工作人員的壓力，提升工作效率。

· 4成本 ·

傳統測繪手段大都存在成本投入過高，時間過長的弊病。而無人機測繪可以有效地解決這一問題，它利用飛行器結合攝影儀進行拍攝，不但降低了勞動力成本，縮短了測量周期，大大的減少了人力，物力，財力的投入。

看了這些還不選擇我們？讓你用一架飛機就能效率高 的完成測繪工作。
